隔音片材生产线_EVA隔音片材挤出机_蚌埠佳德设备

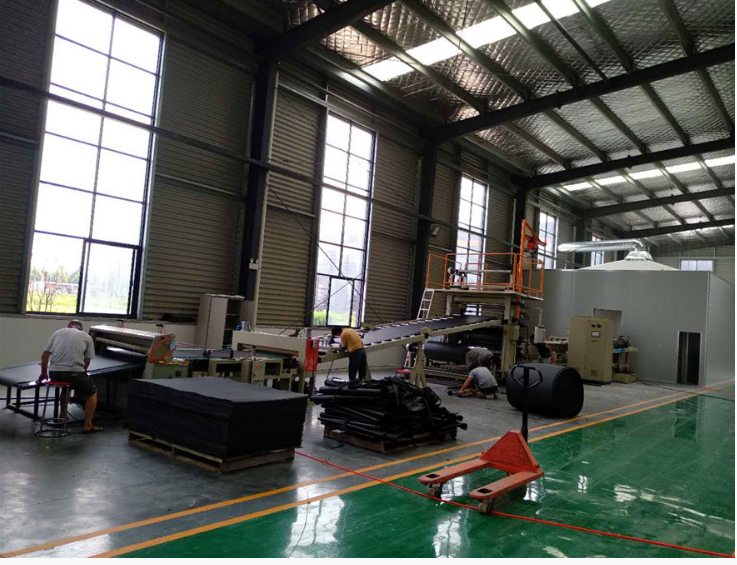

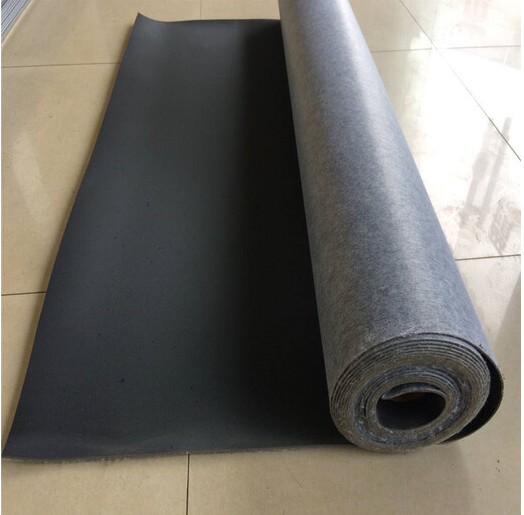

尼隔音毡片挤出机主要用于将橡胶、高分子阻尼材料、沥青基复合物等原料 EVA隔音片材挤出机_EVA隔音片材挤出机，经加热熔融、混合塑化后挤压成型，生产具有隔音、阻尼双重功能的毡片状材料（即阻尼隔音毡片）。这类材料通过阻尼作用消耗振动能量、阻隔声音传递，常用于建筑墙体、地板、管道等部位的隔音降噪，尤其适合对低频噪音（如设备振动、水流声）的控制。

- 原料熔融段：根据原料类型调整温度（如橡胶基材料140-180℃， EVA隔音片材挤出机_EVA隔音片材挤出机EVA等高分子材料160-200℃，沥青基材料180-220℃）。需保证原料充分熔融且均匀混合（尤其含多种组分时），避免温度过高导致原料降解（如橡胶老化、EVA分解）或阻燃剂失效，温度过低则熔融不充分，会造成挤出压力不稳，卷材出现颗粒、分层或硬度不均。

- 机头模具段：温度略低于熔融段5-10℃，确保物料在模具内流动性稳定，避免高温导致卷材表面产生气泡、焦斑（汽车隔音毡对表面平整度要求较高）。温度波动需控制在±3℃以内，否则易出现卷材厚度偏差（汽车部件对尺寸精度要求严格）、边缘毛糙等问题，影响后续裁剪装配。

- 冷却定型段：需快速将温度降至50℃以下（具体依原料玻璃化温度） EVA隔音片材挤出机_EVA隔音片材挤出机，确保卷材形状固定、硬度达标。冷却过慢会导致收卷时粘连、变形（影响后续汽车厂自动化裁切）；冷却过快可能使卷材脆性增加，在汽车颠簸环境中易开裂。

- 特殊原料适配：若生产阻燃型隔音毡（汽车安全强制要求） EVA隔音片材挤出机_EVA隔音片材挤出机，需注意阻燃剂（如氢氧化铝）的热稳定性，温度过高可能导致其分解失效，需针对性降低熔融段温度并延长塑化时间；若含吸音棉复合层，需控制挤出温度避免高温损伤复合层结构。

此外，汽车隔音毡对环保性要求严格（需符合VOCs标准），温度过高会加剧原料挥发物释放 EVA隔音片材挤出机_EVA隔音片材挤出机，需通过温控系统精准调节，同时保证各段温度稳定，以平衡产品的隔音性能、隔音片材生产线_EVA隔音片材挤出机_蚌埠佳德设备http://www.bsjdl.com/sell/show.php?itemid=35329
